Nema Super Premium – Weg

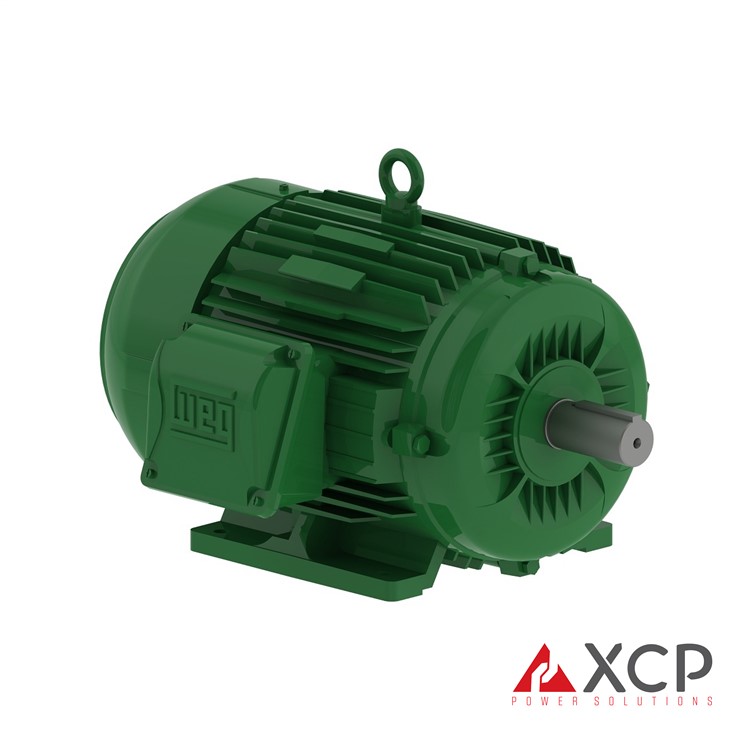

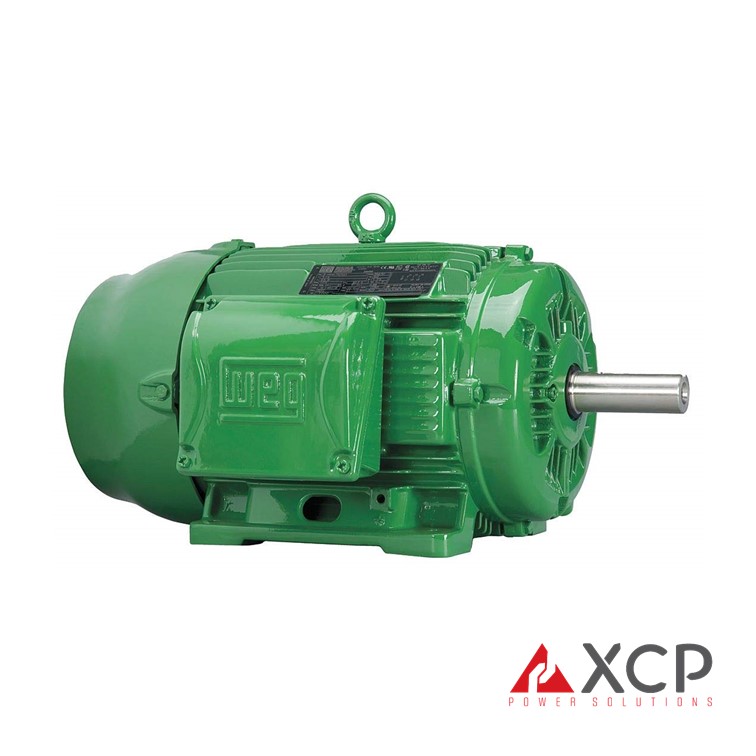

Motor trifásico w22 – NEMA super premium TEFC.

Los motores WEG poseen un sistema de aislamiento de última generación para aplicaciones con convertidores de frecuencia. Picos de tensión y aumento de la tasa de tensión durante la operación con convertidores (dV/dT) generados por sistemas de conexión con tecnología IGBT pueden reducir la vida útil de un motor estándar en 75% (con tecnologías inadecuadas para uso con convertidores).

Características Eléctricas:

• Aislamiento clase “F” (elevación de temperatura Clase “B” – 80K).
• Temperatura ambiente 40°C a 1000 msnm.
• Tensión 208-230/460 V – 60 Hz.
• Diseño NEMA: B.
• Régimen continuo: S1.
• Impregnación por inmersión (carcasas 143T hasta 326T).
• Impregnación por flujo continuo de resina (goteo) (carcasa 364/5T hasta 588/9T).
• Resistencia de calefacción para la carcasa 586/7T.
• Clase I División 2 Grupos CyD.
• Clase II División 2 Grupos FyG.

Características Mecánicas:

• Rotor en jaula de ardilla (aluminio inyectado).
• Protección TEFC (totalmente cerrado con ventilación externa).
• Forma constructiva F1.
• Sello Anillo V’ring hasta la carcasa 324/6T.
• Sello Wseal 364/5T hasta 504/5T.
• Sello Laberinto Taconite para la carcasa 586/7T y 588/9T.
• Rodamiento de bolas (con holgura C3 – 254T y superior).
• Dreno de goma (carcasa 254T en adelante).
• Rosca NPT en la entrada de los cables.
• Tapa trasera aislada en carcasas 504/5 y 586/7.
• Brazo extensor a partir de la carcasa 447/9.
